Ek; Üniversite Kayıt Veri Modeli Örneği

Burada, hayali bir e-öğrenme üniversitesinin öğrencilerinin kaydını destekleyecek ve onlara yardım sağlayacak bir ürün için veri gereksinimlerinin bir açıklaması yer almaktadır.

Bir e-öğrenme üniversitesinin, öğrencileri ve personeli, sunduğu kurslar ve kurslarını okuyan öğrencilerin performansı hakkında bilgi tutması gerekir. Üniversite dört coğrafi bölgede (İngiltere, İskoçya, Galler ve Kuzey İrlanda) yönetilmektedir.

Her öğrenci hakkındaki bilgiler ilk olarak kayıt sırasında kaydedilmelidir. Bu, öğrencinin o sırada verilen kimlik numarasını, adını, kayıt yılını ve öğrencinin bulunduğu bölgeyi içerir. Bir öğrencinin kayıt sırasında herhangi bir derse kaydolması gerekmez; bir derse kayıt daha sonra gerçekleşebilir.

Eğitim ve danışmanlık personelinin her bir üyesi için kaydedilen bilgiler, personel numarası, adı ve bulunduğu bölgeyi içermelidir. Her personel bir veya daha fazla öğrenciye danışmanlık yapabilir ve bir veya daha fazla derste bir veya daha fazla öğrenciye öğretmenlik yapabilir. Herhangi bir zamanda, bir personel üyesine ders vermesi veya danışmanlık yapması için herhangi bir öğrenci tahsis edilmemiş olabilir.

Her öğrenciye kayıt sırasında tahsis edilen ve öğrenciyi üniversite kariyeri boyunca destekleyen bir danışman vardır. Bir öğrenciye kayıtlı olduğu her ders için ayrı bir öğretmen tahsis edilir. Bir personel sadece kendisiyle aynı bölgede ikamet eden bir öğrenciye danışmanlık veya özel ders verebilir.

Eğitim için mevcut olan her dersin bir ders kodu, bir başlığı ve kredi puanı cinsinden bir değeri olmalıdır. Bir kurs ya 15 puanlık bir kurs ya da 30 puanlık bir kurstur. Bir kurs, herhangi bir sunumda kayıtlı öğrenci sayısı için bir kotaya sahip olabilir. Bir kursa kayıtlı herhangi bir öğrenci olması gerekmez (örneğin yeni yazılmış ve çalışmaya sunulmuş bir kurs).

Öğrencilerin herhangi bir zamanda kaydolabilecekleri ders sayısı kısıtlıdır. Toplam puanları 180 puanı geçerse aynı anda ders alamazlar.

Değerlendirme amacıyla, 15 puanlık bir kursta sunum başına en fazla üç ödev, 30 puanlık bir kursta ise sunum başına en fazla beş ödev verilebilir. Herhangi bir dersteki bir ödevin notu 100 üzerinden bir not olarak kaydedilir.

Aşağıdaki üniversite veritabanı, yukarıdaki gereksinimler kümesini tanımlayan olası bir veri modelidir. Model, bir ERD ile başlayan ve ardından varlık türlerinin, kısıtlamaların ve varsayımların yazılı bir açıklaması ile devam eden birkaç bölümden oluşur.

Tasarım Süreci

Aşağıdaki şekle bakınız.

İlk adım çekirdekleri belirlemektir. Bunlar genellikle isimlerdir: Personel, Kurs, Öğrenci ve Ödev.
Bir sonraki adım, her bir varlık için tüm öznitelikleri belgelemektir. Burada tüm tabloların düzgün bir şekilde normalleştirildiğinden emin olmanız gerekir.
İlk ERD'yi oluşturun ve kullanıcılarla birlikte gözden geçirin.
ERD incelemesinden sonra gerekirse değişiklik yapın.
Tasarımı sonlandırmak için ER modelini kullanıcılarla doğrulayın.

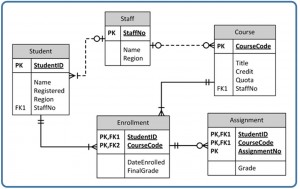

Şekil; Üniversite ERD'si. A. Watt tarafından bir öğrenci ve personel kayıt sistemi için bir veri modeli.

Varlık

Student (StudentID, Name, Registered, Region, StaffNo)

Staff (StaffNo, Name, Region) – Bu tablo eğitmenleri ve diğer personeli içerir.

Course (CourseCode, Title, Credit, Quota, StaffNo)

Enrollment (StudentlD, CourseCode, DateEnrolled, FinalGrade)

Assignment (StudentID, CourseCode, AssignmentNo, Grade)

Kısıtlamalar

Bir personel sadece kendisiyle aynı bölgede bulunan öğrencilere özel ders verebilir veya danışmanlık yapabilir.
Öğrenciler tek seferde 180 puandan fazla derse kayıt yaptıramazlar.
Kredi (Kurs) niteliği 15 veya 30 puanlık bir değere sahiptir.
30 puanlık bir kursta en fazla beş ödev; 15 puanlık bir kursta ise en fazla üç ödev verilebilir.
Grade (of Assignment) özniteliği 100 üzerinden bir işaret olan bir değere sahiptir.

Varsayımlar

Yalnızca mevcut kayıtlar kaydedildiğinden, bir öğrencinin bir kursa en fazla bir kaydı vardır.
Bir ödev yalnızca bir kez gönderilebilir.

İlişkiler (kardinalite içerir)

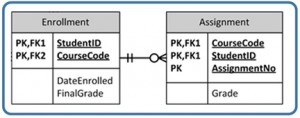

Aşağıdaki şekli kullanarak, bir öğrencinin (kaydın) en az 1 en fazla birçok dersle ilişkili (kayıtlı) olduğuna dikkat edin.

Her kaydın geçerli bir öğrencisi olmalıdır.

Not: StudentID, PK'nın bir parçası olduğu için null olamaz. Bu nedenle, girilen herhangi bir StudentID, Student tablosunda en az bir kez ve en fazla 1 kez bulunmalıdır. PK'nin kopyaları olamayacağı için bu açık olmalıdır.
